105KW永磁同步电机对拖测试台

105KW永磁同步电机对拖测试台：

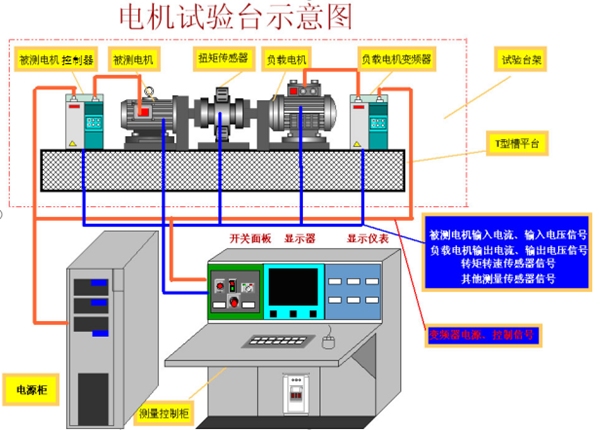

测试系统以105kw永磁同步电机作为负载端，通过专用驱动器的方式对电机进行精确的转矩控制。由于驱动器为PWM宽频调制的方式，驱动器能够高速实现对负载永磁电机的高动态性能的控制输出。先接通被测电机控制器，由控制器对电机进行转速控制，当电机运行至测试点时，由驱动器对负载电机进行恒转矩控制对被测电机进行加载试验。在试验过程中有一段时间负载电机会作为发电机运行，通过共直流母线加制动电阻的形式进行用电处理。

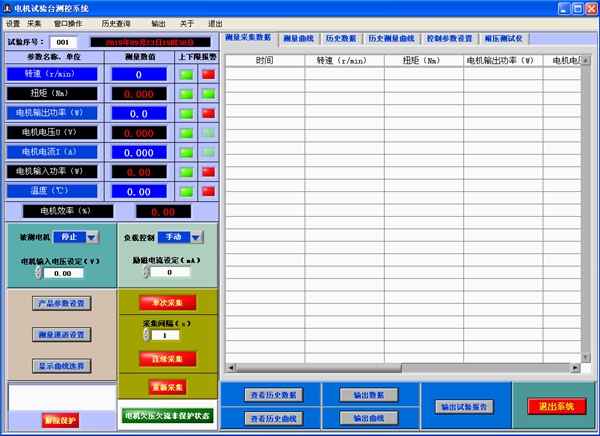

电机对拖测试系统功能简介：

1) 通过系统能实时显示电机的电压、电流、输入功率、转矩、转速、输出功率、效率。

2) 能对电流、电压、转矩、转速分别进行上、下限报警，报警值可任意设定。

3) 可以对测试数据进行连续存储或按使用者的意愿进行选点存储。

4) 在“选点测量”方式下，能实时显示采集数据和曲线。

5) 可将测试结果进行转速——电流、电压、转矩、功率、效率的曲线绘制。

6) 可将测试结果进行时间——转速、电流、电压、转矩、功率、效率的曲线绘制。

7) 系统对于各种参数的设置具有记忆功能，只需输入一次即可。

8) 具有历史数据和曲线回放功能。

9) 可以通过打印机对测试结果进行试验数据、曲线和报告的打印。

10）软件整个功能具有菜单和快捷键双重操作
